工艺描述

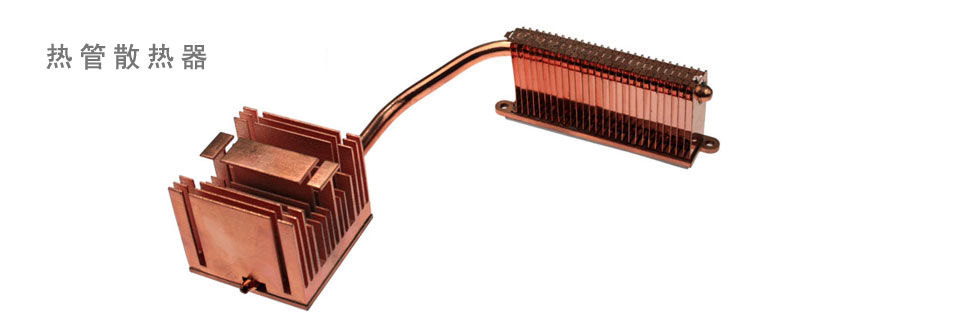

热管散热器


与传统散热相比较,热管技术可以说是一项突破。热管温差小,导热系数高,具有很强的导热能力。

热管由三部分组成:密封中空管(一般为铜管)、附于管内壁的毛细结构和工质(一般为水)。 热管工作时可分为三段:蒸发段、绝热段和冷凝段。与热源接触吸收热量的部分称为蒸发段;向外界放热使蒸汽凝结的部分称为冷凝段;在蒸发段与冷凝段之间的部分为绝热段。

heatpipes

热管工作循环如下


- 蒸发段工质受热汽化
- 蒸汽在压力作用下向冷凝段方向流动
- 在冷凝段蒸汽受冷凝结成液体
- 蒸汽冷凝时释放在蒸发段吸收的热量
- 冷凝后的工质在毛细力作用下回流到蒸发段。

热管散热器类型


根据毛细结构不同,热管可分为四类:沟槽式热管、网式热管、纤维热管和冶金粉末烧结热管。后者在性能上较前三者更优, 且其毛细现象受地球引力影响非常小, 因而在散热片的安装方向上无特殊要求。

根据热管与鳍片连接方式,热管散热器可分为两类:热管穿鳍片与热管焊接鳍片。前一种是指以过盈配合方式,经过冲压将鳍片穿在热管上,热管与鳍片组直接接触,无需导热材料;后一种是通过回流焊的方式将热管与扣合好的鳍片组焊接在一起。
